Электрические схемы

Nich 30 окт 2009, 10:50

Отсканировал все схемы из книги.

Вложения

: Punto service manual title.jpg (18.11 КБ) Просмотров: 29428

Nich: пунтоватый; Сообщения: 3395; Зарегистрирован: 09 июл 2008, 11:12; Откуда: Санкт-Петербург; Авто: Nuova Punto FL'03, 1.2 8v, 2003

Вернуться к началу

Re: Электрические схемы

Nich 30 окт 2009, 10:51

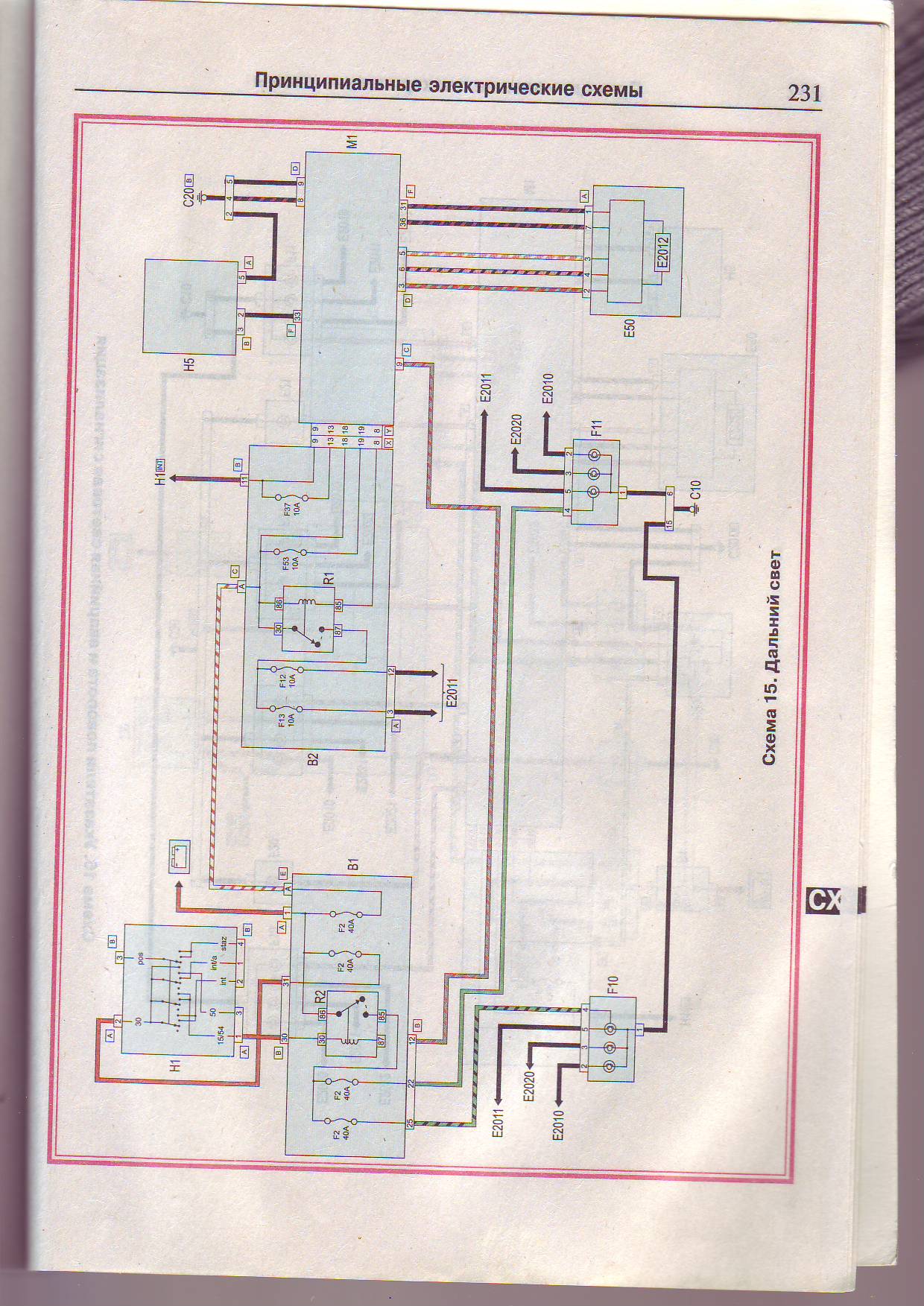

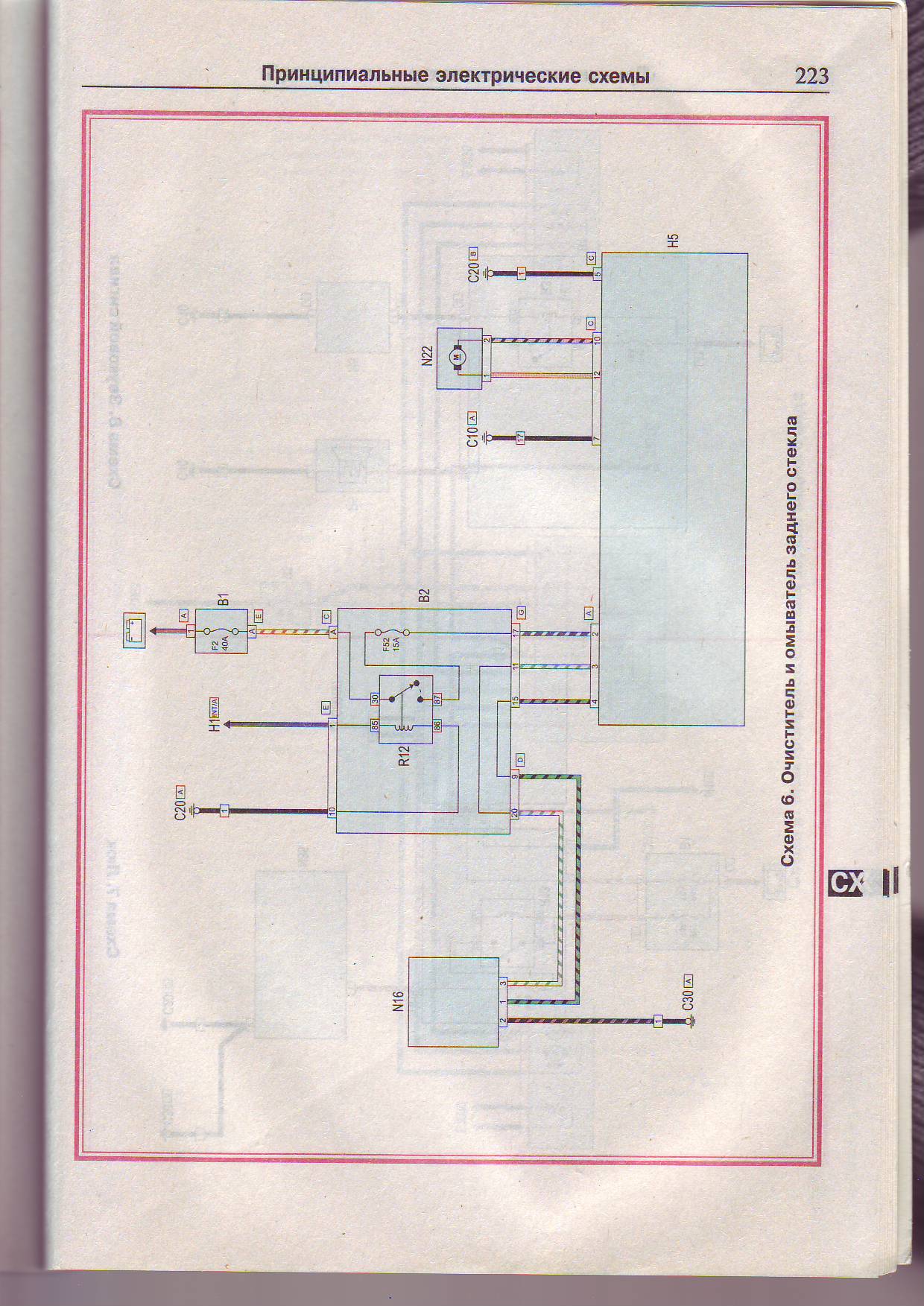

Итак, сами схемы в порядке возрастания номеров страниц

Вложения

Поклоняюсь святому Гуглу и преподобной Википедии
Nich - Волею судеб стал владельцем Punto Mark II Facelift

Nich: пунтоватый; Сообщения: 3395; Зарегистрирован: 09 июл 2008, 11:12; Откуда: Санкт-Петербург; Авто: Nuova Punto FL'03, 1.2 8v, 2003

Вернуться к началу

Re: Электрические схемы

Nich 30 окт 2009, 10:54

Продолжение...

Вложения

Поклоняюсь святому Гуглу и преподобной Википедии
Nich - Волею судеб стал владельцем Punto Mark II Facelift

Nich: пунтоватый; Сообщения: 3395; Зарегистрирован: 09 июл 2008, 11:12; Откуда: Санкт-Петербург; Авто: Nuova Punto FL'03, 1.2 8v, 2003

Вернуться к началу

Re: Электрические схемы

Nich 30 окт 2009, 10:57

Продолжение...

Вложения

Поклоняюсь святому Гуглу и преподобной Википедии
Nich - Волею судеб стал владельцем Punto Mark II Facelift

Nich: пунтоватый; Сообщения: 3395; Зарегистрирован: 09 июл 2008, 11:12; Откуда: Санкт-Петербург; Авто: Nuova Punto FL'03, 1.2 8v, 2003

Вернуться к началу

Re: Электрические схемы

Nich 30 окт 2009, 10:58

Продолжение...

Вложения

Поклоняюсь святому Гуглу и преподобной Википедии
Nich - Волею судеб стал владельцем Punto Mark II Facelift

Nich: пунтоватый; Сообщения: 3395; Зарегистрирован: 09 июл 2008, 11:12; Откуда: Санкт-Петербург; Авто: Nuova Punto FL'03, 1.2 8v, 2003

Вернуться к началу

Re: Электрические схемы

Serge 05 окт 2010, 21:39

Могу сразу сказать, что схемы в руководстве на английском языке более правильные. Видимо наши просто в файн ридере распозновали. Сам с этим столкнулся при поиске контакта на противотуманки в блоке управления освещением. В представленном руководстве он под одним номером, которого даже на плате нет, а в англ. варианте под другим и есть. Теперь ПТФ вкл. как и все остальные импульной кнопкой на панеле, рядом с задней ПТФ.

Fiat PUNTO 1.2i-8v 60 л.с. 2001 г.в. и Nissan Almera N15 1.4 75 л.с. 1995 г.в.

Punto-вод со стажем

Сообщения: 147

Зарегистрирован: 02 июн 2008, 23:29

Откуда: Мурманск

Вернуться к началу

Re: Электрические схемы

Паша 04 фев 2011, 20:34

Может у кого есть схема управления двигателем______

очень нужна!!!!

Паша: Новичок; Сообщения: 4; Зарегистрирован: 04 фев 2011, 20:17; Откуда: Беларусь Гом.обл. город герой Житковичи; Авто: Фиат Пунто 2 1.2 8v 2001г.в.

Вернуться к началу

Re: Электрические схемы

wind 03 дек 2011, 10:53

в елерне есть ... порыскаяй елерн по форуму ... если в русском языке не отображается то смотри в англиском

wind: пунтоватый; Сообщения: 2731; Зарегистрирован: 08 дек 2009, 22:06; Авто: Пунто у меня нету..
