КОМПЬЮТЕРНАЯ ДИАГНОСТИКА FIATECUSCAN

[evgen58rus]

это кусок схемы от даташит на оригинальный elm327,где взял уже не помню. Развязка гасит помехи проще говоря. Вот схема самодельного elm http://vseavto.wallst.ru/diagnost/elm327/sch5.png

[wind]

сейчас прозвонил от разьема до микросхемы получается что с 7ноги микросхемы идет на 14ногу разьема , а с 6на 6

осталось выяснить какая распиновка у машины ГП

[mobilesTo]

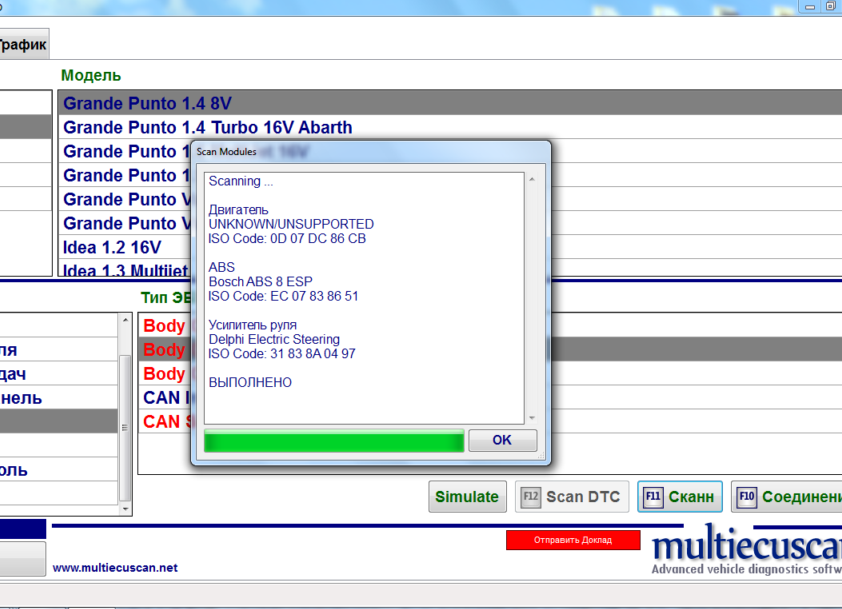

Всем привет и с Новым Годом, хочу поделиться с вами своим небольшим опытом диагностирования фиата а так же спросить у вас совета... вообщем, в разное время приобретал на ебэй два elm327 bluetooth mini и wi-fi, блютух более или менее конектился только к связке виндовс/fiatecuscan а хотелось что бы более мобильный вариант на iOS 5 (мховый айпад I) или смарт на андроиде с torque. В итоге, были сброшены две ошибки а адаптер отдан коллеге, ибо к его приоре подошёл с пол пинка. На данный момент, после дороботки wi-fi адаптера (перекинуты контакты 6/1, 9/14 и убран резистор R04 / наминалом 121 Ом (ножки 7/6)) и установки соответстующей версии (ограниченной) мультискан 1.4, диагностируется всё что предусмотренно комплектацией кроме двс и усил. руля :facepalm: а если вернуть всё в исходное положение, то получается как на 2-ом рисунке.

p.s. буду сказать спасибо доброму человеку за таблэтку к мультику дружащему с вай-фай...

[evgen58rus]

http://alfaobd.com/AlfaOBD_PC.rar
Попробуйте эту программу,ее функционал ограничен 20 минутами работы.

[wind]

На данный момент, после дороботки wi-fi адаптера (перекинуты контакты 6/1, 9/14 и убран резистор R04 / наминалом 121 Ом (ножки 7/6))

а если не перемыкать .. а поставить переключатель ? просто вы пермкнули две шины одновременно ... с разными напряжениями и скоростями обмена

[mobilesTo]

Попробуйте эту программу,ее функционал ограничен 20 минутами работы.

спасибо, обязательно попробую.

а если не перемыкать .. а поставить переключатель ? просто вы пермкнули две шины одновременно ... с разными напряжениями и скоростями обмена

переключатель это да, в данном случае я каждый раз перепаивал... сейчас вернул распиновку в начальное состояние и вот делема, связка андрюша+torquе не может подключиться к ECU/ЭБУ т.е. телефон успешно коннектится к сетке CLKDevices со статической маршрутизацией, видно что пытается связаться с ЭБУ по разным протаколам в т.ч. ISO 15765-4 CAN (29bit 250k baud) но везде тупики.

[wind]

mobilesTo, кстати в вашем рисунке с пинами ошибка ... на ГП неиспользуется к-лайн 1 и 9 пин это вторая кан-шина с обменом данных на низкой скорости

[mobilesTo]

mobilesTo, кстати в вашем рисунке с пинами ошибка ... на ГП неиспользуется к-лайн 1 и 9 пин это вторая кан-шина с обменом данных на низкой скорости

Не исключено что так и есть... брал отсюда: http://pinoutsguide.com/CarElectronics/fiat_car_obd_ii_pinout.shtml

[mobilesTo]

Всем ещё раз привет, вообщем всем спасибо разобрался полностью. Заморочки с wi-fi адаптером связанны больше с настройкой соединения ad-hoc, на устройствах с ОС Android оно не поддерживается (можно конечно хакнуть/рутнуть-плюнуть/дунуть и т.д.), с iOS вроде порядок с этим делом, но достоверно сказать не могу ибо OC моего девайса выше версии 5.1.1 не обновить а для работы, к примеру, dashcommand нужна 6-ка и выше (остальной софт чаще либо непонятнозачтоплатный либо не удобоваримый). С виндоус тоже не всё так просто, на 7-ке к сетке поключается но режим ad-hoc в свойствах беспроводного адаптера отсутствует. Вчера взял ноут с XP-юшей и всё прошло как "по маслу" т.е. нормально сработали и мультик и альфа.

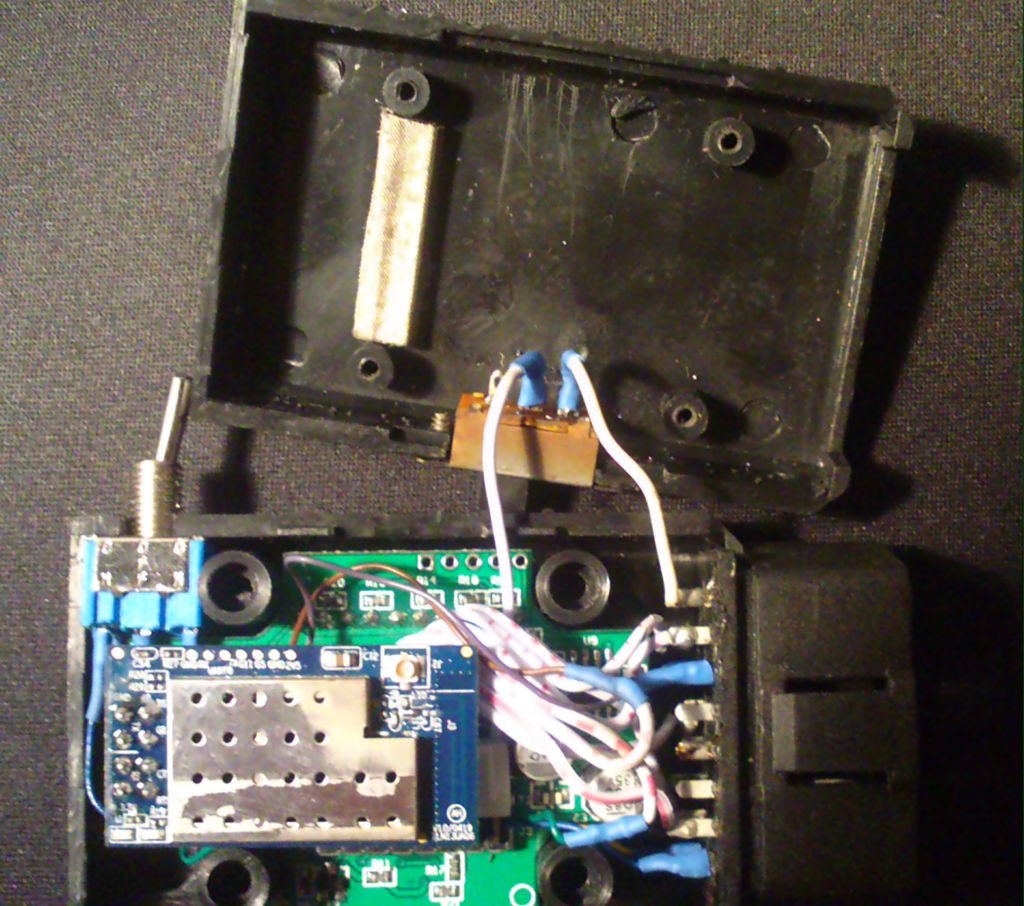

p.s. Кетайский девайс хоть и с трудом, но доработан/обработан напильником (тумблер на месте, деффекты сборки устранены). Если кому-то из форумчан-свердловчан понадобится диагностика, пишите в аську (629687З56).

[wind]

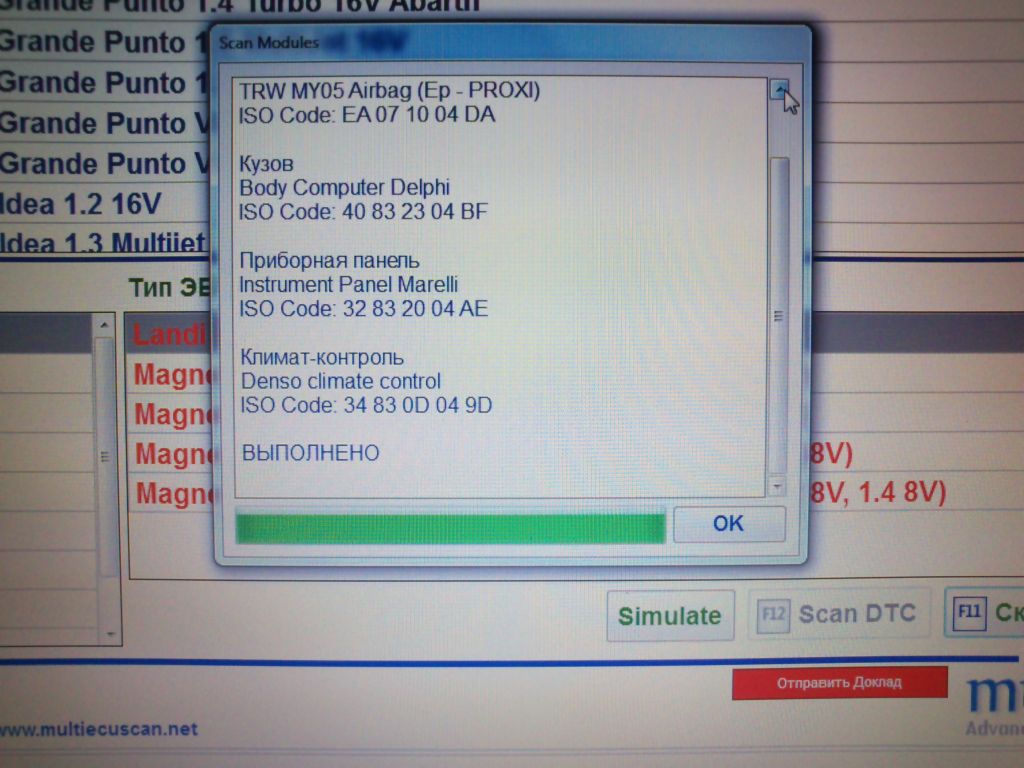

поставил просто переключалку 6/1, 9/14 но на контактах 1 . 14 ничего не обнаружил ... на 6.9 видит моторный, абс , руль и коробку завтра выпаю резюк может так найдет блоки как на вашем третьем рисунке

[materillo]

господа, а вот с такой штукой реально подключиться к подушкам и абс?

http://www.aliexpress.com/item/Free-shi ... 21432.html

в стоке АБС не видит...

[evgen58rus]

господа, а вот с такой штукой реально подключиться к подушкам и абс?

http://www.aliexpress.com/item/Free-shi ... 21432.html

в стоке АБС не видит...

Реально, но вскрытие данного девайса неизбежно.

[md5ffx]

FIATECUSCAN 3,6
адаптер блютуз elm327 v1.5
Не могу подключится по блютуз. в настройках нажимаю тест, пишет все нормально, а нажимаю подключится пишет проверьте провод или настройки =(

[evgen58rus]

FIATECUSCAN 3,6
адаптер блютуз elm327 v1.5
Не могу подключится по блютуз. в настройках нажимаю тест, пишет все нормально, а нажимаю подключится пишет проверьте провод или настройки =(

Вообще ни один блок не видит, даже двигатель?

[md5ffx]

да, взял другой шнур, тут же все подключилось
