AUX на штатной магнитоле

[Black Suede]

Через ФМ трансмиттер звук полное гумно, если только Шуру Каретного слушать

+1! Друг купил себе такой приемник и через 5 минут бросил его в багажник...

[axel]

дык колись...с обьяснениями и фото....особенно про юсб...И вообще правила есть..зарегился..представься..ну и потом есесено про аукс,юсб и прочее...и поподробнее...
ЗЫ: 30 гигов музыки вообщем-то ваще ненадобно...и потом это максимум 7 двд болванок...есичё

Не бейте сильно, просто времени не было и фоток с собой, я с работы писал. Представиться тоже не успел по причине отсутствия времени. Сёдня вечером до дома добирусь и постараюсь всё подробно описать с фотками, вот.

[Black Suede]

дык колись...с обьяснениями и фото....особенно про юсб...И вообще правила есть..зарегился..представься..ну и потом есесено про аукс,юсб и прочее...и поподробнее...
ЗЫ: 30 гигов музыки вообщем-то ваще ненадобно...и потом это максимум 7 двд болванок...есичё

Не бейте сильно, просто времени не было и фоток с собой, я с работы писал. Представиться тоже не успел по причине отсутствия времени. Сёдня вечером до дома добирусь и постараюсь всё подробно описать с фотками, вот.

Давай! Поверь, очень много людей хотят обо всем услышать!

[axel]

Добрый вечер! Вот обещаный отчёт.

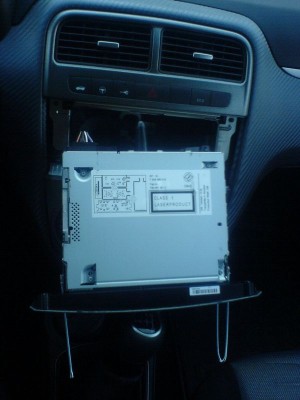

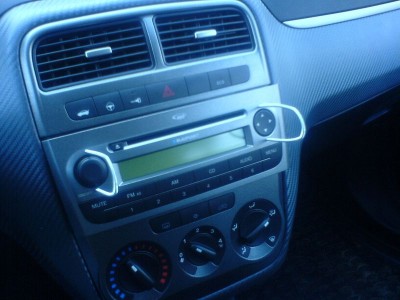

После покупки пунто случайно обнаружил в меню майфуна пункт аух и это навело меня на некоторые мысли, стал рыть интернет и обнаружил, большиство разных тачек (европейцы в основном) имеют на задней панели штатной магнитолы незадействованный разъём (причём у всех одинаковый, тока распайка разная у всех), в котором есть много разных хороших и нужных, но нереализованных функций, таких как АУХ, ЮЭСБИ, блютуз, лин. выход. Потом я вспомнил, что в моей двевней аудюхе стоял штатный радиоприёмник blaupunkt, который снимался пи помощи 4-х гвоздей. Тогда я изготовил 2 U-образные скобы из проволоки 3 мм и вставил их в заветные отверстия,и .... о чудо магнитола с лёгкостью отделилась от центральной консоли. Тогда я увидел тот самый разъём (как в инете) и на верхней панели наклейку с распиновкой разъёма.

[44.]

1.На распиновке нифига непонятно...где чего куда вставлять...
2.Какие устройства ты подключал?
3.как вывел провод...?

[axel]

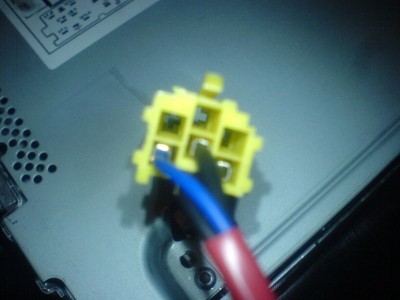

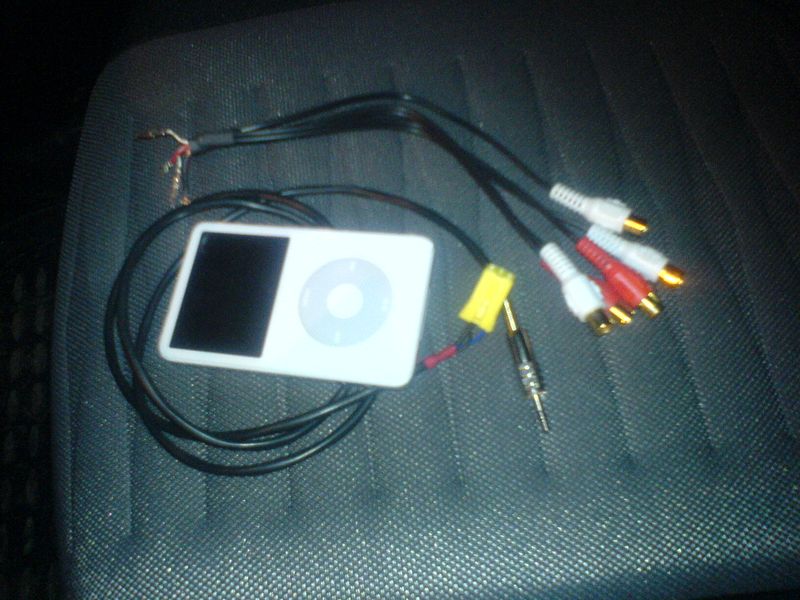

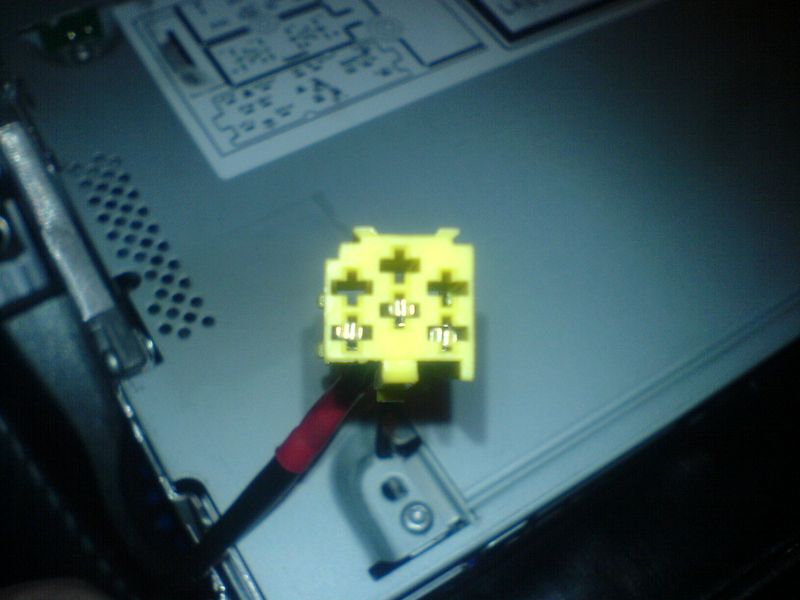

В одном из наших деревенских автомагазинов нашёл 2 адаптера для VAG-овских магнитол, один из них типо АУХ, другой - выход на усилок, примерил их к магнитоле. Оказалось, что адаптер для усилка подходит в то место, где находятся контакты АУХа. Взял его (300р.), он предсталял собой 5 тюльпанов с проводками, которые растут из жёлтого пластикового разъёма (он-то нам и нужен). С помощью иголки выковырял металлические контакты из пластикового корпуса и 3 из них откусил от проводов (всего их было 5). Взял кусок экранированного кабеля нужной длины с миниджэком на конце, экран и 2 жилы кабеля припаял к контактам разъёма, после чего вставил их обратно в корпус разъёма (в нужные места, смотри наклейку на магнитоле).

[axel]

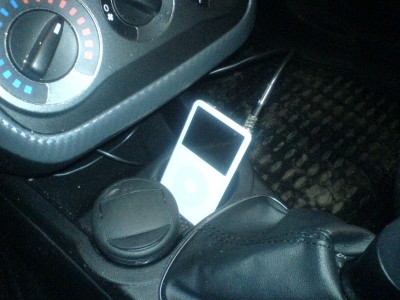

Воткнул получившийся проводок в майфун, а другой его конец вывел через отверстие под печкой (там бо-о-о-о-ольшущая дырка). Далее ставим магнитолу на место, включаем на ней АУХ подтыкаеи айпод (или длюбой другой плеер, ноутбук, телефон, сониплейстейшн и т.п.), включаем на данном устройстве воспроизведение инаслаждаемся!!!!

[axel]

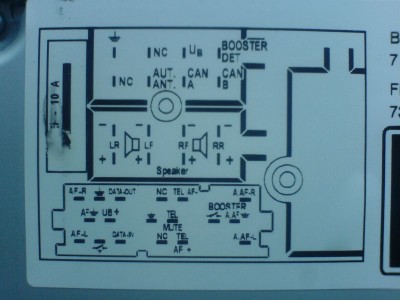

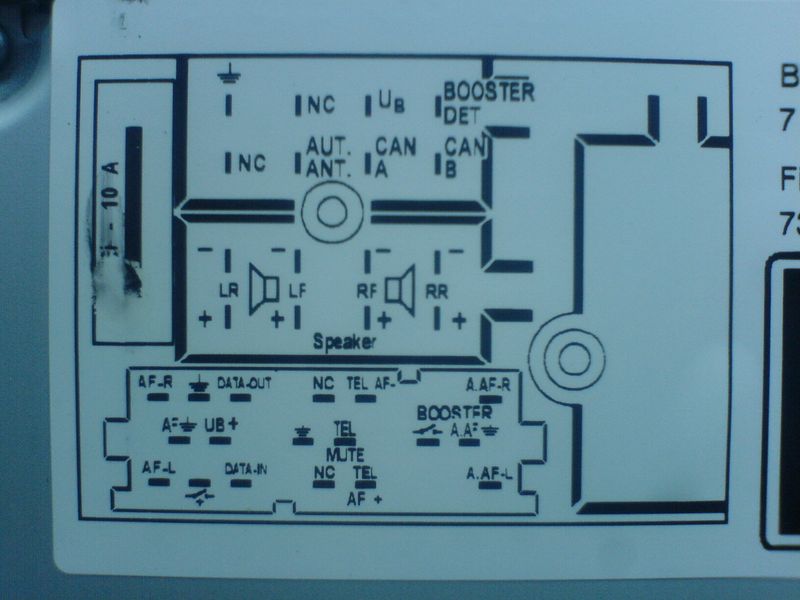

По распиновке: данный разъём состоит из трех частей -
1 Группа контактов слева - видимо линейный выход, управление питанием внешнего устройства (усилка), цифровой интерфейс управления сиди-чейнджером.
2 Серединка - интерфес подключения блютуз гарнитуры, данная приблуда стоит от 150 до 300 евриков, где-то в инете видал, тоже постараюсь что-нибудь по этой теме придумать, возможно найду какой-нить более дешёвый адаптер блютуз (если что получится - тоже отпишусь обязательно)
3 Справа - линейный вход (АУХ), A.AF-R и A.AF-L - правый и левый каналы соответственно, A.AF - аудио земля.

PS: Существует готовый проводок аух для этой магнитолы (в нете видал), тока где его купить - не нашёл (особенно и не старался), может кто найдёт.
Ещё бывает оригинальный фиатовский проводок для айпода, он даже в экзисте есть. Стоит он 150 долларов, с помощью этого волшебного проводка можно рулить с магнитолы айподом и наоборот, также на дисплее магнитолы высвечиваются названия треков с айпода. Его я постараюсь повторить. USB адаптеры к этой магнтоле тоже в инете встречаются на заграничных сайтах.

[Альберт]

axel
Спасибо!
Где же ты раньше был))). Я уже блютуф поставил))), но не правильно немного.

[Black Suede]

2 axel
А меня вот интереует подключения усилка и саба к штатной магнитоле. Стоит оно того? не хотелось бы терять управление на руле... кто-нибудь уже это делал?

[axel]

Вот кстати некоторые девайсы для фиатовских магнитол.http://www.ipodcarkitdirect.co.uk/Fiat
Вот каталог аксесуаров к пунто http://www.euromotori.com.au/images/pdf/Fiat_Punto_Accessories.pdf, там есть и проводок к айподу и блютус. Номера работают на экзист.ру.

[axel]

2 axel
А меня вот интереует подключения усилка и саба к штатной магнитоле. Стоит оно того? не хотелось бы терять управление на руле... кто-нибудь уже это делал?

Не делал, но думаю всё получится:
контакты слева AF.R и AF.L - видимо выходы правый и левый каналы, AF gnd между ними - аудио земля, на выводе _/+_ появляется 12в при включении магнитолы, его наверное можно нагрузить рэлюшкой, которая будет включать питание усилка. Тока я бы ещё диодик повесил с этого вывода на землю, а то рэлюшкой можно пожечь майфун. На выводе UB+ всё время висит 12в.

[44.]

2 Axel Я вот чесна не електрик и не електронщик Скажи...можно ли тупо подключить ЮСБ-флешку или картридер..и каким таким шнуром воспользоваться..штобе было щастье то?
И второе....как майфун видит устройство....как диск или как?

[axel]

2 Axel Я вот чесна не електрик и не електронщик Скажи...можно ли тупо подключить ЮСБ-флешку или картридер..и каким таким шнуром воспользоваться..штобе было щастье то?
И второе....как майфун видит устройство....как диск или как?

Я, к счастью, немного и электрик и электронщик, по поводу флешек: в магнитоле имеется итерфейс управления сиди-чейнджером и необходим некоторый преобразаватель этого интерфейса в интерфейс юэсби, выше я давал ссылки на подобные девайсы. Флешка по-ходу будет видеться как сиди-чейнджер, вот.
Вот ещё кое-что нарыл: http://audiolink.ru/, http://www.xcarlink.com.ua, http://www.passat-b5.ru/phpBB2/topic31016.html.
И оригинальная фиатовская приблуда http://www.1001z.ru/d_catalog2/10/346855/.

[44.]

Флешка по-ходу будет видеться как сиди-чейнджер

Т.е. как диск простой? Слушай вот ты подключил свой девайс...а громкость и качество регулируется с дивайса ( как на фиестах ) или с майфуна?
