Видеорегистратор (ВР) в зеркало заднего вида

[gremih]

Все хотел поставить себе ВР, но т.к. не только я катаюсь, но и жена с дочкой опасался, что забудут выключить и снять, и будет торчать на окне на радость окружающим.
Решил найти вмонтированный в зеркале заднего. Есть, но или цена за 4-5 т.р., или качество изображения не очень.
А тут купил по случаю RecordEYE DC720 за 700 руб (бывает и такое) в Ulmart.

И решил сам встроить в зеркало Фунтика этот ВР.
Сначала планировал как-то прикрепить его к зеркалу, но уж очень не интересно плучалось.

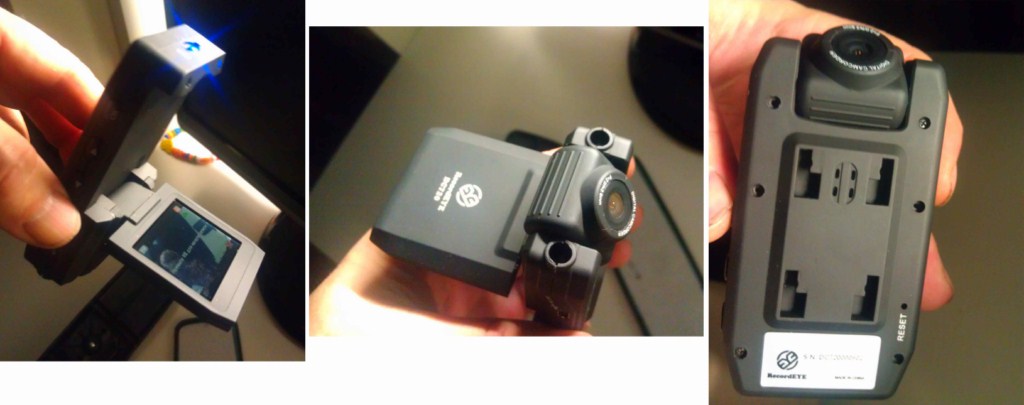

А он разбирается очень хорошо.

И камера разбирается

[gremih]

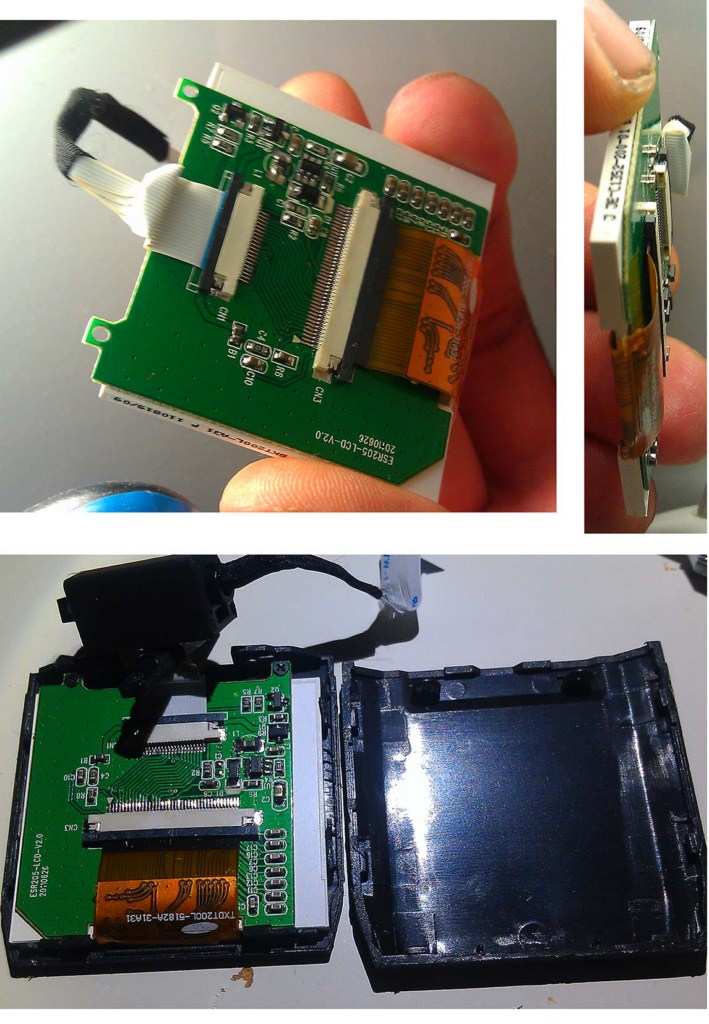

И мониторчик разбирается

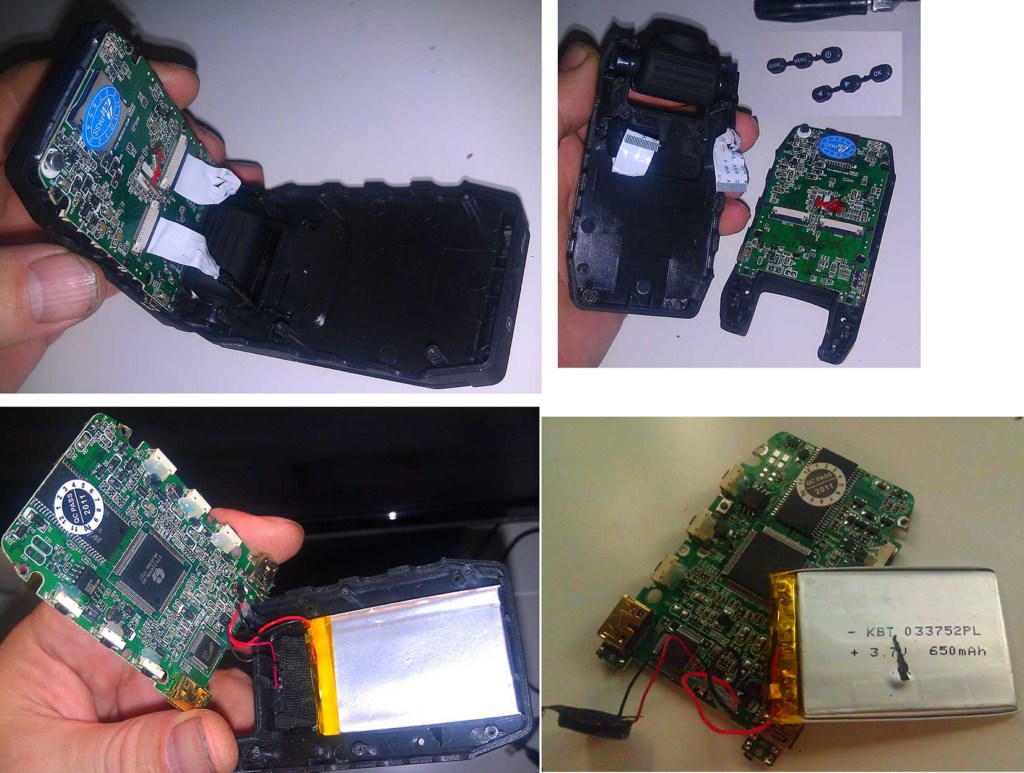

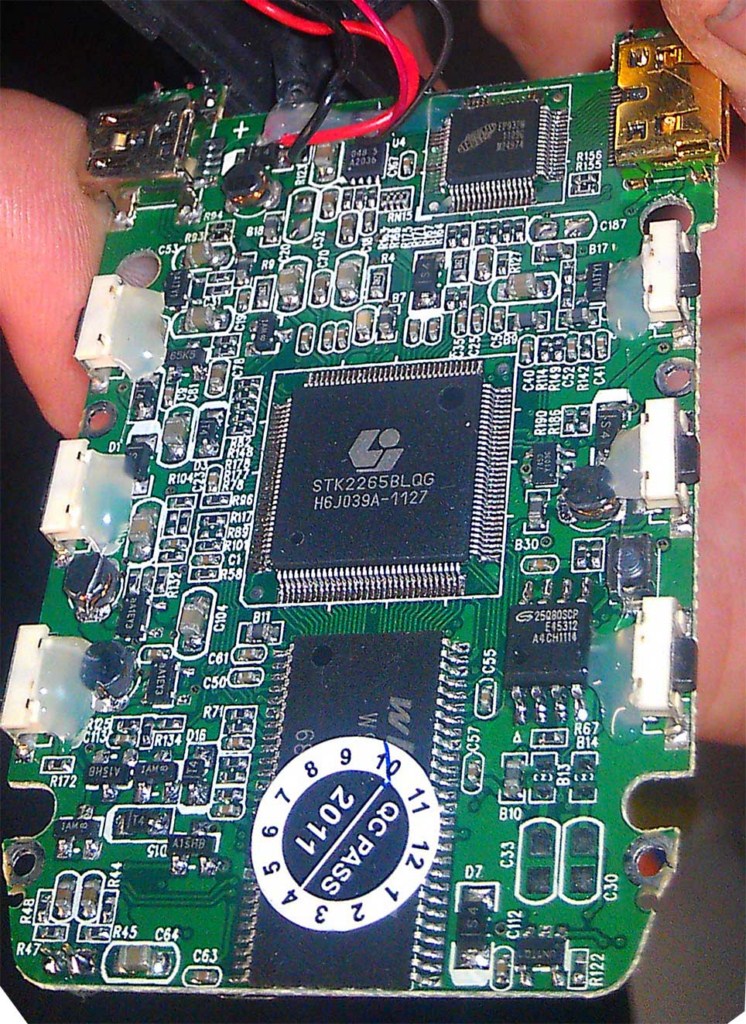

а вот плата более крупно

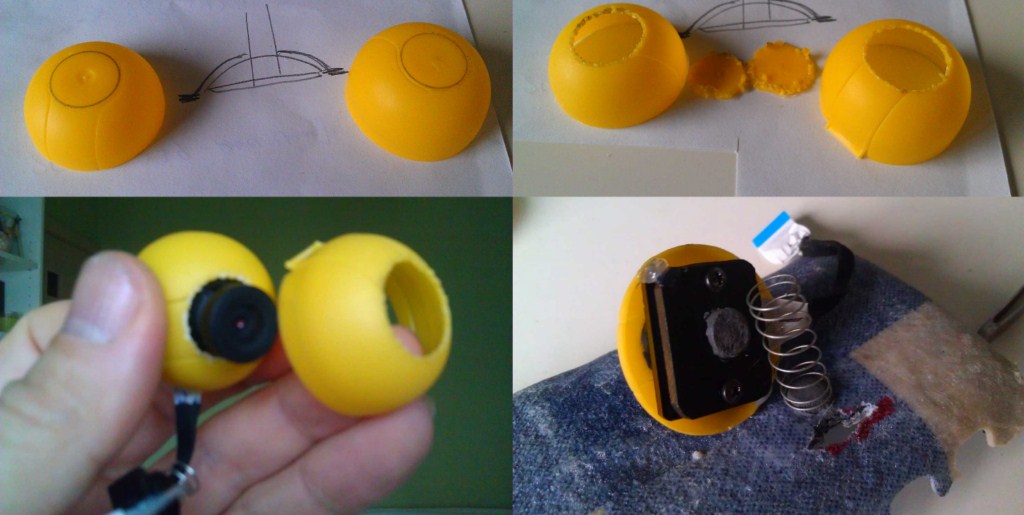

Основная "сложность" возникла с обеспечением возможности вращения объектива. Решил с использованием пластиковой оболочки от Киндер-сюрприза.
Одна половинка входит очень плотно в другую, что создает возмоджность их вращения относительно друг друга.
Ну а там вырезал отверстия под объектив, подпер плату объектива пружиной с ограничителем (из холодной сварки сделал) и готов врщающийся объектив.

[gremih]

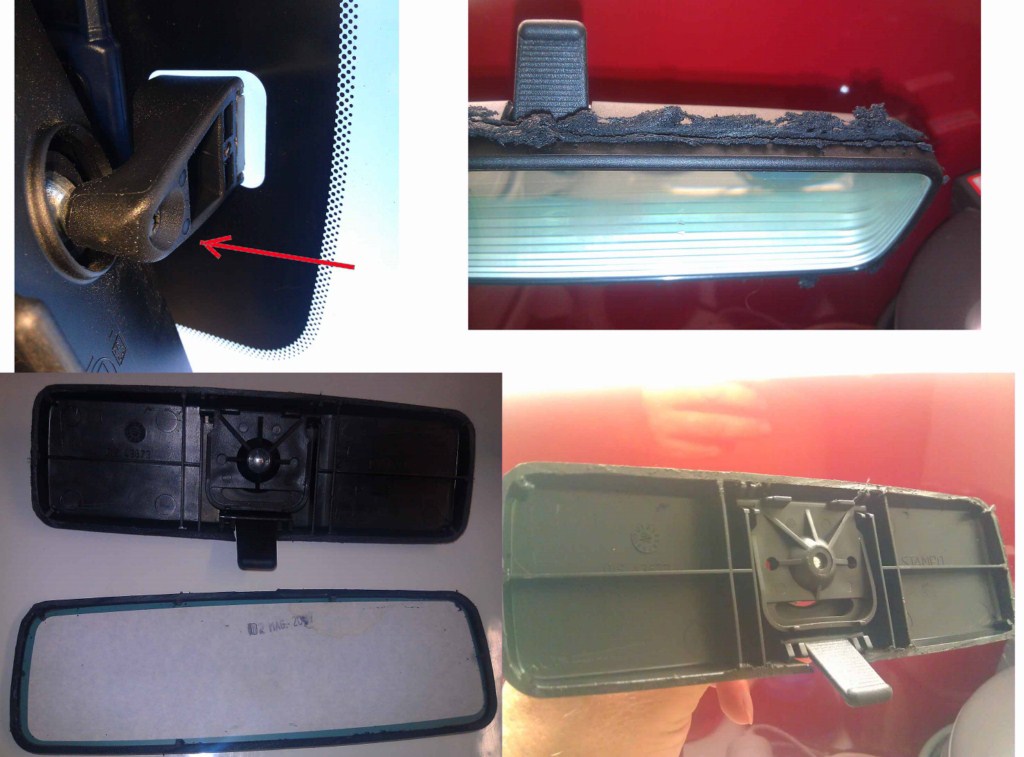

ну а дальше снял зеркало открутив винт (крест, указан стрелкой)

корпус зеркала распил болгаркой (для ускорения, жестко, но быстро)
и занялся выкладкой расположения элементов

поняв что и как с помощью эпоксидки и ткани сделал необходимое удлинение корпуса

и кнопочки купил и припаял на текстолит

[gremih]

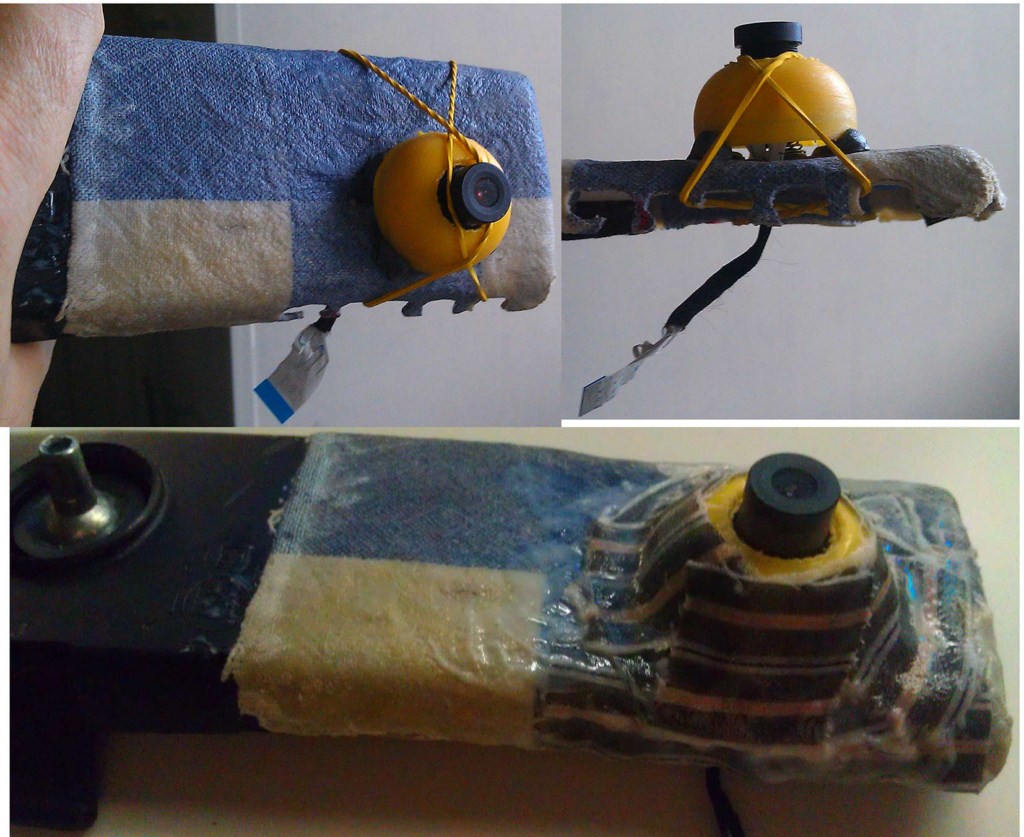

прикрепил сферу объектива на удлиненном корпусе

и тоже укрепил эпоксидкой
засунул туда все элементы ВР, скрепил части холодной сваркой
подкрасил черной краской
и получил

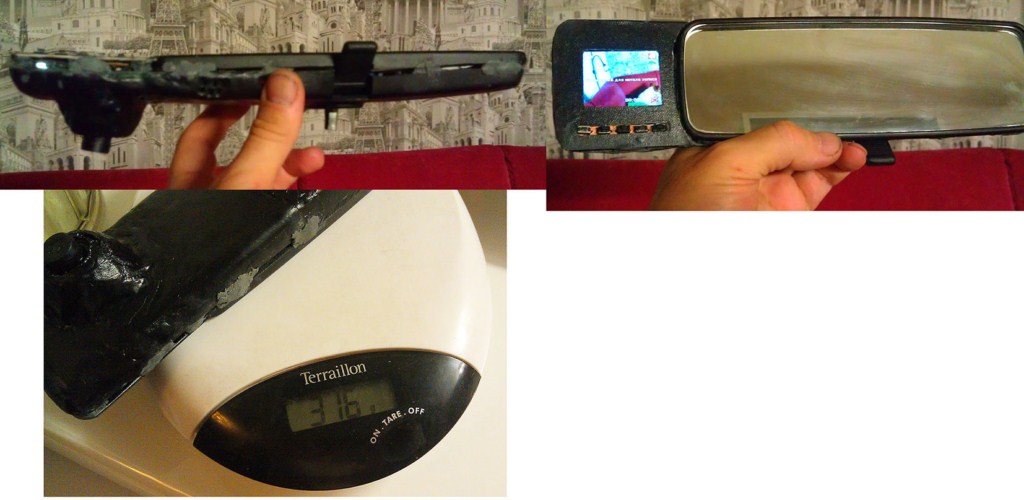

весом 316 грамм, на 110-150 больше чем просто зеркало, но крепление метал. штырь - выдержит.
теперь процеес инсатляции в Фунтика начался.
Все знают, что у нас есть плафон, а него подается +12 В с реле при открывании двери.
вот там то я запитал ВР

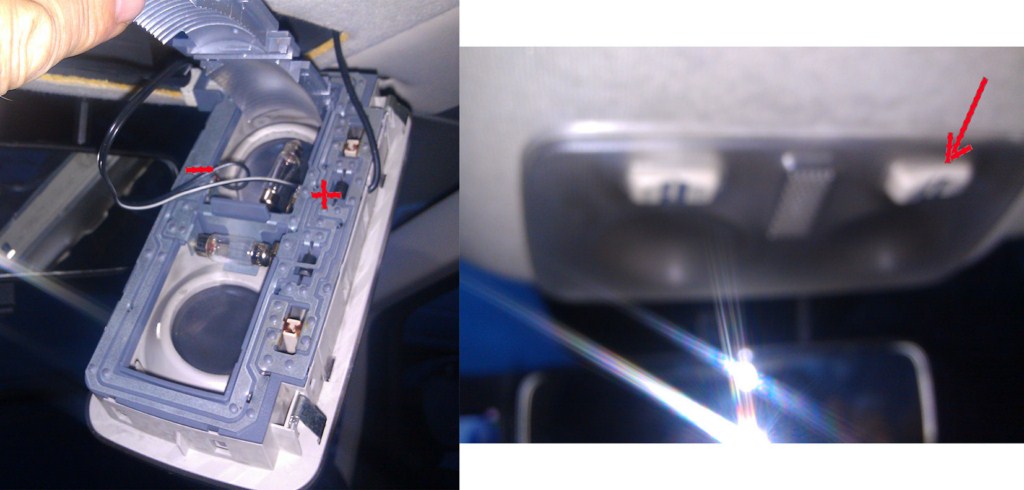

при чем левый тумблер выставлен в среднее положение (свет при открытии двери), а правый тумблер должен быть нажат (указано стрелкой), тогда +12В подается постоянно.
Что бы свет не мешал, правую лампу я вынул (точнее закрепил в плафоне, что бы не искать, если нужна будет)
при выкл. двигателя и выходе из авто +12 В у нас отключается через 15 минут, что предотвращает постоянную перезарядку АКБ и быстрый его выход из строя.
Кстати, емкость АКБ всего 650 мА, напряжение 3,7 В и на нем прикреплен министабилизатор (3,7В из 5 В от USB)
Я не использовал разъем USB для подачи напряжения,а запараллелил его с 3,5 мм "мамой" обычного аудиоразъема, так было удобнее и место меньше занимало.
Соответственно с плафона +12В у меня на БП шло через 3,5 мм "папу".

[gremih]

Теперь ВР включается и запускает запись при открывании двери, а приехав его надо выключать кнопками на зеркале.
При чем если забыть его выключить, то как только пропадет напряжение на плафоне (15 минут) ВР тоже выключается. (почеум так не знаю, видимо какая-то "связь" по потреблению в сторону Фунтика приводит к отключению платы стабилизатора АКБ ВР)
Получилось ну очень удобно.
И вот вид со стороны и внутри

Ну вот и все
сейчас приедет Фунтик, заберу карточку и выложу результат съемки.
