Открытие багажника с брелка сигнализации

Все что сделали/переделали своими руками владельцы Grande Punto обсуждается здесь

Модераторы: 44., Skif, djfj

Открытие багажника с брелка сигнализации

Сообщение Бизоненок 16 мар 2011, 21:35

Долго искал как подключить эл.замок к сигналке, тот отчет который есть на форуме не устраивал, как то там неправильно все - исчезала секундная задержка на кнопке октрытия в салоне, были какието проблеммы, вообщем я пошел с другого края, на БК на самом большом разьеме 30 контакт (толстый белый провод) разрезаем его, подключаем все класически(провод с сигналки, 2 конца разрезаного вышесказанного провода, и +12В - "берем тут же на БК") к универсальному реле (5 штырьковому) и все работает как и должно с завода. Кнопка в салоне работает как прежде с задержкой.

у меня секундная задержка оставалась.....
FIAT GRANDE PUNTO
Аватара пользователя
Бизоненок
Punto-вод со стажем

Сообщения: 146
Зарегистрирован: 17 фев 2010, 13:05
Откуда: Краснодарский край
Авто: Fiat grande punto, РОБОТ

Re: Открытие багажника с брелка сигнализации

Сообщение jeremy457 20 мар 2011, 13:07

Мало чего понятно,я в электрике не очень ,поясни поподробнее...
Аватара пользователя
jeremy457
Punto - Маньяк

Сообщения: 242
Зарегистрирован: 27 апр 2010, 16:43
Откуда: Питер
Авто: GP Active 5D(продал)ежзжу Octavia 4*4(продал) теперь AR159

Re: Открытие багажника с брелка сигнализации

Сообщение Бизоненок 20 мар 2011, 20:33

Необходимые материалы:
1. Реле 5 контактное (универсальное)…..1 шт.
2. Пластмассовая колодка к реле……..…1 шт.
3. Разъем «мама»………………………….5 шт.
4. Провод сечением 1.5 – 2,5 мм………....2 м.
5. Изолента…………………………………1 шт.
6. Предохранитель (по желанию)…………1 шт.

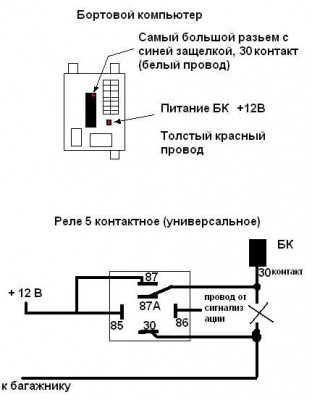

Снимаем минусовую клемму с аккумулятора. Вынимаем перчаточный ящик. Откручиваем два болта крепления диагностического разъема (для удобства в дальнейшей работе). Видим Бортовой компьютер (коробка с эл.разъемами и предохранителями) БК, на нем примерно в центре большой разъем с синей защелкой и множеством проводов. Отсоединяем его, разбираем - что бы наверняка найти нужный провод. На 30 контакте белый толстый провод, разрезаем его и удлиняем провода. Собираем разъем и вставляем его на место. Далее подключаем все по схеме. Питание +12 В можно взять тут же на БК, толстючий красный провод, наверняка к нему подсадили и питание сигнализации, дополнительно можно поставить предохранитель. На 86 контакт реле, садим провод от сигнализации на котором появляется масса импульсом (Найдешь в инструкции по установке своей сигнализации. Примерно называется - Доп. Канал для открытия багажника. Да и посмотри там активирован ли он по умолчанию, может придется программировать сигнализацию, хотя у меня на СТАР ЛАЙНЕ и МИСТЕРИ с завода стояла 0.7 сек.). Провода к разъемам «мама» я припаивал, мне это удобнее чем обжимать. Пластмассовая колодка к реле нужна для удобства в случае демонтажа и эстетичнее так. Реле крепим одним из болтов крепления диагностического разъема. Ставим все на место, подключаем минусовую клемму и наслаждаемся новой опцией своего автомобиля. Теперь не надо выйдя из супермаркета ставить на асфальт пакеты, для того что бы залесть в салон и открыть багажник.
