переделка освещения салона

СообщениеДобавлено: 30 янв 2009, 22:54
BromDeL
всем привет.
с момента покупки пунта постоянно чешутся руки что нить переделать в неми добавить своей неповторимости :)
начать решил с простого - переделать штатное освещение салона.
можно конечно просто купить готовые светодиодные лампы понравившегося цвета и поставить их, незаморачиваясь лишними вопросами. но я не из таких, мне хочется самому ченить придумать и сконструировать.
к томуже яркость светодиодных ламп меня совсем не устраивала, там всего по 3 св\диода стоит.

для начала надо раздобыть монтажную плату (2 шт), 2 св\диодные лампы, св\диоды, паяльные принадлежности.

монтажную плату нужно выбирать (вырезать) по размеру плафона, по одной на каждую сторону.

св\диодные лампы нужны для того, чтобы вся эта конструкция крепилась как обычная лампа, т.е. внутренности из лампы убираем и используем только ее корпус. корпус лампы припаиваем к монтажной плате.

светодиоды покупаем на свой вкус, только очень желательно брать расчитаные на одно напряжение и потребляемый ток. иначе свечение будет неравномерное. цвета можно смешивать как ван захочется.

паяльные принадлежности самые стандартные. паяльник с небольшим жалом, ват так на 25-30, канифоль, паяльная кислота, олово, пинцет.

далее опишу процесс, фотки с подписями будут ниже.

итак. 1. снимаем плафон с машины, для этого его нужно чем то поддеть со стороны ближней к вам (дальняя от лобового) и потянуть вниз. отсоединить фишку.
2. разбираем плафон, демонтируем верхнюю белую крышку плафона (впринципе если не мешает можно оставить. у меня мешала), вырезаем 2 мантажки, примеряем на плафоне.
3. разбираем св\лампу и убираем все что там внутри. разбирается довольно легко, боковые металлические контакты слабо приклеены к пластиковой середине. капаем паяльной пслотой на контакты лампы и припаиваем ее к краю монтажной платы.
4. устанавливаем на плату наши светодиоды (как вам больше нарвится, можно мешать цветь диодов).
св\диоды я не покупал, у меня были свои. все на 3 вольта и 20 мА. чтобы не заморачиваться с расчетом сопротивления, я сделал 2 группы по 4 диода соединенных последовательно на каждой монтажке.
т.о. образом каждая руппа из 4 диодом безпроблемно работает от 12 вольт без сопротивлений.
сами же группы подключаются палельно друг другу.
5. тперь надо припоять проводки питания к контактам лампы. ВНИМАНИЕ! обязательно необходимо соблюдать полярность (особенность полупроводников). НА ПЛАФОНЕ ОБЩИЙ ЭЛЕКТРОД (который идет к обоим лампам) ЯВЛЯЕТСЯ ПЛЮСОВЫМ!
6. вставляем получившееся изделие в плафон и идем проверять в машину. если работает оцениваем результат :) если нет идем искать ошибку. скорее всего перепутали полярность одного из св\диодов, либо есть неисправный.

у меня это вариант не окончательный, я только ищу на чем остановится. пробовал разные варианты с разными сочетаниями количества и цветов св\диодов.

Re: переделка освещения салона

СообщениеДобавлено: 30 янв 2009, 23:13
BromDeL
...

Re: переделка освещения салона

СообщениеДобавлено: 30 янв 2009, 23:22
BromDeL
...

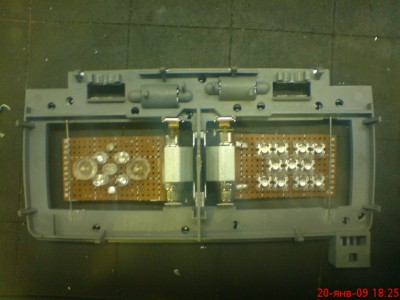

тоже самое, но с другой стороны

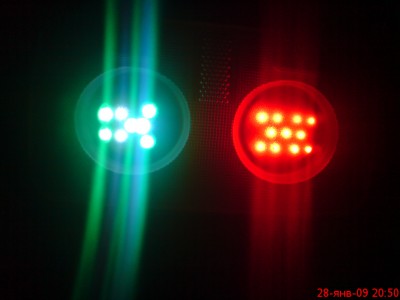

в последнем варианте я немного намешал цветов. слева у меня белые с зелеными светодиодами, справа красные сверх яркие.

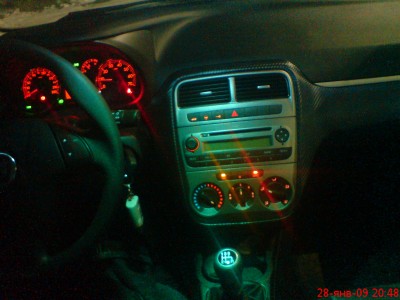

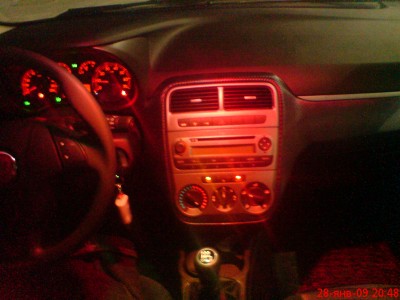

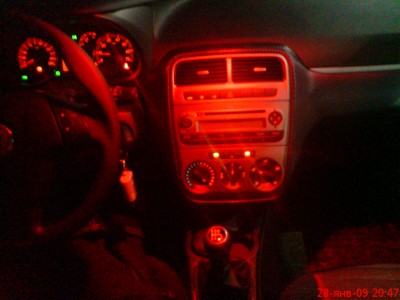

вот результат.


Re: переделка освещения салона

СообщениеДобавлено: 30 янв 2009, 23:23
BromDeL


Re: переделка освещения салона

СообщениеДобавлено: 31 янв 2009, 11:08
djfj
достойно!!! тока вот плафоны не у всех такие

Re: переделка освещения салона

СообщениеДобавлено: 01 фев 2009, 09:35
axel
Прикольно:) Но всё таки при последовательном включении 4-х светодиодов к 12в необходимо ограничить ток резистором на 220 ом, иначе высока вероятность выхода из стоя светодиодов.

Re: переделка освещения салона

СообщениеДобавлено: 01 фев 2009, 22:40
BromDeL
откуда значение в 220 ом ?
у меня св\диоды на 3 вольта были по 20 мА примерно. 4 диода по 3 вольта каждый = 12 вольт
на планке с красными диодами есть цепочка из 3 диодов (на фото видно)
там диоды примерно на 30-35 мА (замерял сам). расчитал так:
(13-9)/0,09=44,4 где:
13 - напряжение бортовой сети при заведенном двигателе
9 - сумма напряжений питания трех светодидов (каждый по 3 вольта)
0,09 - потребляемый ток тремя диодами
44,4 - расчитаное сопротивление.
формулу нарыл в инете, сам не помнил :)
оба плафона работают нормально уже окало недели, проблем пока нет.
ЗЫ. это пока пробный вариант, буду еще пробовать варианты с цветами. в планах полное преобразование штатной подсветки +многое другое

Re: переделка освещения салона

СообщениеДобавлено: 02 фев 2009, 12:05
axel
Я посчитал для красных светодиодов, у них обычно напряжение питания от 1.9 до 2.2 в, номинальный ток примерно 20мА. Считаем:
Напряжение в бортовой сети автомобиля приблизительно 13в, на 4-х светодиодах должно падать не более 2.2*4=8.8 в, значит на резисторе должно падать 13-8.8=4.2в, вспоминаем закон ома для участка цепи I=U/R, => R=U/I, 4.2/0.02=210 Ом + 10 Ом на всякий случай, т.к. 2.2 в - это максимальное напряжение для красных светодиодов и напряжение в сети может достигать 14 вольт и более.

Вот ещё можешь почитать, если интересно ftp://ftp.elin.ru/pdf/Controller/Ei_LED.pdf

Re: переделка освещения салона

СообщениеДобавлено: 03 фев 2009, 13:09
axel
Че вы замарачиваетесь прикольно и светит же? Вы мне скажите для чего это надо все расчитывать В фонариках стоят диоды да батарейка и горит все а диоды так они практически вечные!?


Во-первых фонарики КЕТАЙЦКИЕ, а кетайцы большие "оригиналы" в схемотехнике. Во-вторых если фонарик на маленьких батареечках, то они (батарейки) просто не способны выдать ток, достаточный для того чтобы светодиод сгорел бы.
Светодид будет служить долго, если он работает в нормальных условиях :)

Re: переделка освещения салона

СообщениеДобавлено: 03 фев 2009, 19:02
SPYDER
Короче у меня есть несколько диодов, тот что слева с белым цокалем(рассеивающий) купил в авто запчастях, а тот что справа от фанарика кетайского! Так зачем для них всякие резисторы???
Белый с цокалем просто вставляется вместо обычной лампочки в авто проверено, менял на них подсветку прибор.щитка работали пока машину не продал! Вот из них и собираюсь делать себе подсветку! Че мудрить то???Изображение

Re: переделка освещения салона

СообщениеДобавлено: 04 фев 2009, 12:03
axel
Тот что с белым цоколем наверно специальный автомобильный светодиод и рассчитан на такое включение.
А вообще я посоветовал, а как делать - решает для себя каждый самостоятельно и спорить по этому поводу я не хочу.

Re: переделка освещения салона

СообщениеДобавлено: 04 фев 2009, 20:47
BromDeL
SPYDER
тот что с белым цоколем, то автомобильный. в цоколе у него уже стоит маленькое сопротивление. обычно ставят на 800-1000 ом.
можно конечно и их использовать. кому как больше нравится, просто не везде их удобно применять, да и выбор цветом я думаю достаточно ограничен.

Re: переделка освещения салона

СообщениеДобавлено: 04 фев 2009, 20:54
SPYDER
Цвета любые есть какие хош! А у тебя че за диоды стоят на фотке плохо видно!?

Re: переделка освещения салона

СообщениеДобавлено: 04 фев 2009, 21:20
BromDeL
axel
статейка хорошая, как нить пригодится, мерси.

Re: переделка освещения салона

СообщениеДобавлено: 04 фев 2009, 21:27
BromDeL
какие именно сказать немогу, собирал их по всем ящичка\шкафчикам\тумбочкам и коробочкам :)
хотя 1 снял с зажигалки :)
те что красные были выпаяны (не мной) с центарльного стопака от копейки бмв :).
вообще если честно мне эта конструкция не очень нравится, т.к. все собиралось только из того материала что был под рукой. будут деньги, накуплю светодиодов и буду делать по другому. еще мне рассеиватель моего плафона тоже не нравится, сделан в виде матовой линзы и как то неравномерно рассеивает свет.
