отчет по замене штатной красной подсветки на белую.BromDeL

[Rutsam]

ЗЫ. РГБ диоды с контролером не предлагать слишком заморочено (хотя и инересно), пока до этого несозрел.

Предлагаю созреть , подскажи там есть место чтоб хотя бы протянуть пару-тройку проводов типа МГФ?

[BromDeL]

места то там достаточно, сложность в том что надо сначало сделать полностью автономную системуподсветки с собственной проводкой и ее уже паралелить к подсветки авто.
для основной трабл это раздобыть ргб контроллер, а остольное уже не так сложно, хотя и требует основательного и вдумчивого подхода .
хотя если заменить вооще все светики на ргб, то это вообще ..... полный биздес ))и в плане того как это сделать (протянуть свои провода ко всем светикамво все блоки) и того как это будет выглядеть!

[Rutsam]

Оооооооооо как завертел
Меня пока больше заинтересовало менять цвет подсветки шкалы спидометра\тахометра в зависимости от скорости\оборотов, менять всю подсветку ИМХО геморно и непрактично.

РГБ контроллер как раз то и не трабл, достаточно взять микроконтроллер и забабахать на нем ШИМ (в инете полно схем) раздельно для каждого канала, здесь более сложная задача как снять информацию о текущих оборотах и скорости, пока вижу три варианта:
1) брать инфу с ЕОБД, однако в нете мало схем и прошивок под БК, есть специализированная интерфейсная микросхема, однако ее цена порядка 80 енотов
2) брать инфу с датчика скорости, оборотов, непосредственно из разъема стокового БК, однако это чревато....
3) боюсь малореализуемо считать импульсы на шаговиках коими стрелки управляются

Пока в процессе раздумывания , после выходных соберу опытный контроллер с РГБ оттестю результаты коль интересно выложу

З.Ы а коль боишся МК можно собрать на мультивибраторах, на каждый канал свой мультивибратор, меняя скважность(читая яркость) будешь добиватся разного цвета

[BromDeL]

Rutsam а не будет раздражать постоянно меняющая цвет приборка ?
чтоб занть как и откуда снять сигнал надо сначало разобраться какие именно там сигналы. кароче надо для этого с осцилографом в машину лезть
мне как то неочень ахота заморачиваться с шим на 3 канала, я б предпочел бы готовое решение, а с проводкой я б заморочился сам (клева ведь когда можно досветку поставить любого цвета какого пожелаешь легким движением руки ).
хы, а мультивибраторы я помнится лет 10 назад собирал, там схемка то довольно проста, пару транзисторов и немного кондеров с резисторами (эх были времена).
если займусь этим делом обязаательно сделаю возможность отключения всей подсветки в салоне кроме спидометра и тахометра, типа ночной режим ))).

[Rutsam]

Итак, не прошло и полугода, спешу сообщить

Заморочился я на неделе и таки сварганил РГБ подсветку шкал приборов(пока только их).
Управление тремя кнопками, по одной на канал + режим перебора всей цветовой гаммы с возможностью выбора цвета(стоит его еще чуток доработать)
В целом я результатом доволен, краткий фотоотчет прилагаю. Если интересуют подробности рад осветить тему подробней

З.Ы. По поводу постоянно изменяющегося цвета приборки, то думаю не будет если делать плавный сдвиг в сторону красного и назад, правда пошерстил литературу, прикупил комплектуху, но не было времени разобратся до конца с считванием данных с CAN шины, пока это на будущее.

[Rutsam]

Кстати забыл сказать, ковырял панель климата, там все посложнее т.к. энкодеры(ручки регулировки температуры) и ЖКИ дисплей впаяны в плату и надо либо хорошую паяльную станцию либо умело пользоватся отсосом дабы добратся к подсветке. Я не рискнул...

[BromDeL]

Rutsam ух ты! молодец!!
давай конечно подробнее, и фоток по больше.
как на плату крепил, что с родными светиками, откуда брал питание.
кстати, не придумал вариант с отключением всей внутренней подсветки кроме спидометра и тахометра или всей приборки?
я пока все еще с шумкой воюю, пока не до подсветок

[Rutsam]

К сожаление больше фото нету(((, опишу на словах:

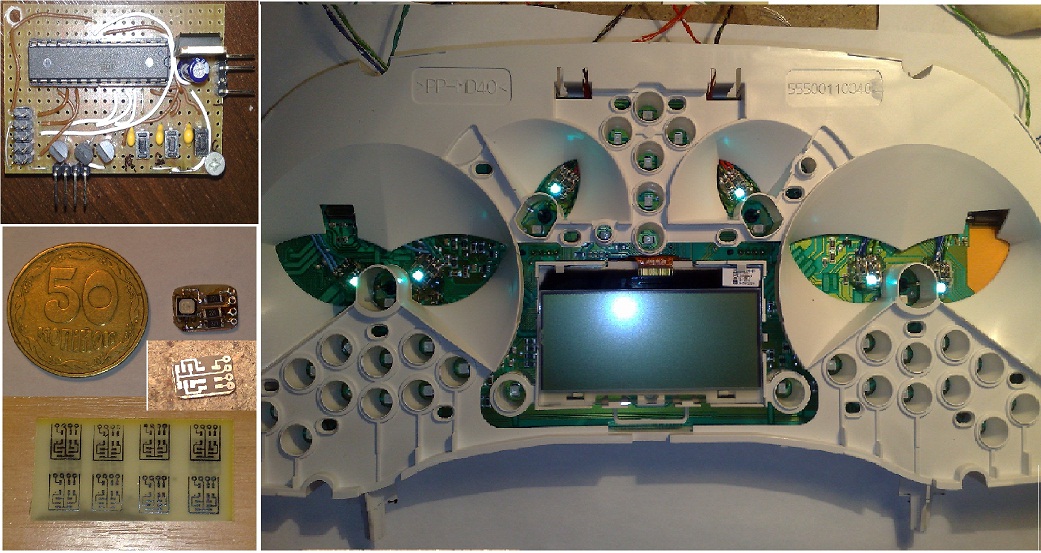

Вот эти мелкие платы, это сам РГБ светодиод и токоограничительные резисторы, их крепил термоклеем прямо на штатные ЛЕД'ы так, что если понадобится их(палты) можно легко удалить, а родная подсветка почти не тронута . К каждой платке идут четыре проводка которые оканчиваются разьемом т.е. можно делать многоканальное управление раздельно для каждого ЛЕДа. С питанеим особо заморачиватся не стал и включил в паралель с магнитолой т.е. схема работает только при включеном зажигании, но не думаю, что это минус. Минус что работает независимо от габаритов, но это решаемо.
Сам контроллер закрепил в бардачке, снизу держателя документов, там он еще управляет подсветкой самого перчаточного ящика. Схема проста до безобразия коль созреешь маякни скину ее и прошивку. На все про все комплектуха обошлась порядка 5$ контроллер и 12$ РГБ сиды(брал дорогие, зато дают идеально ровный белый), думаю готовое решение за такие деньги не найдешь .

Залил на затравку видео демо режима на ютюб http://www.youtube.com/watch?v=QdcSMqwvq1o как и говорил выше, над этим режимом еще нужно поработать, но в целом, думаю, принцип понятен. В конце выставляю цвет вручную(то, что моргает, так задумано ), высталенный ранее цвет сохраняется в память так что каждый раз щелкать по кнопкам не надо.

Вот так вот в кратце.

По твоему вопросу, об отключении подсветки думал, но пока ничего дельного, надобно посмотреть разводку питаия на подсветку(на плате), есть подозрение что там хотя б один полюс (преположительно земля) общая вот ее то и можно попробовать включить для СИДов через нормальнозамкнутые контакты реле или выключателя, но это пока предположения....

З.Ы Шумки я тоже прикупил, планирую занятся на следующей неделе, начну пока с малого - дверей, а там гляди и на твой уровень выйду
